交變高低溫箱制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下，又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用下降到較為經濟的狀態。

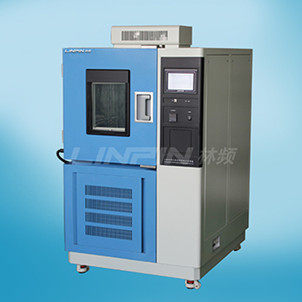

　　交變高低溫箱箱體結構：



　　(1)交變高低溫箱箱體為整體結構形式，制冷系統位于箱體后下部，控制系統位于試驗箱的上部。



　　(2)采用雙層耐高溫抗老化硅橡膠密封，可有效保證試驗箱溫度的流失。



　　(3)工作室一端的風道夾層內，分布加熱器、制冷蒸發器、風葉等裝置;試驗箱左側設有Ф50電纜孔，試驗箱為單開門(不銹鋼嵌入式門拉手)。



　　(4)交變高低溫箱箱門上設有觀察窗、防霜裝置及可開關控制的照明燈。觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜加熱除霜。照明燈采用進口品牌飛利浦燈管，可有效的觀察工作室內的試驗變化。
